技術基準適合証明(技適)・工事設計認証について調べてみた。そして、Raspberry Pi Zero Wは???



こんにちは、オープンソース技術 開発研究所鯨井貴博です音譜

f:id:opensourcetech:20160525183300j:plain

 今回は、Raspberry Pi Zero Wを入手したので使用に向けて、

巷で噂の技術基準適合証明(技適)・工事設計認証について調べてみました。

f:id:opensourcetech:20170319102720j:plain

f:id:opensourcetech:20170320003036j:plain

上記(Raspberry Pi Zero W)の裏面に、技適マークがありますね。





ちなみにRaspberry Pi Zero Wの入手先は、Pimoroniからの個人輸入です。

Raspberry Pi Zero Wshop.pimoroni.com



KSYさん(https://raspberry-pi.ksyic.com/main/index)やスイッチサイエンスさん(https://www.switch-science.com/catalog/3200/)からは発売予定ではあるらしいのですが、技術基準適合証明(技適)・工事設計認証問題で4/16現在、発売未定とのこと。





閑話休題

技術基準適合証明(技適)・工事設計認証ですが、

それぞれ以下とのこと。

技術基準適合証明(技適) = 無線設備1台毎に異なる証明番号を付与。

・工事設計認証 = 同一機種には同一認証番号が付与。



詳しくは、以下に情報があります。

www.telec.or.jp



その表示についても、決まりがあります。

www.telec.or.jp



そして、その許可を担当しているのが総務省(http://www.soumu.go.jp)であり、

電波法(http://law.e-gov.go.jp/htmldata/S25/S25HO131.html)で定められています。



技術基準適合証明(技適)は第三十八条の二の二、

f:id:opensourcetech:20170415231346p:plain

 工事設計認証は第三十八条の二十四に記載が登場します。

f:id:opensourcetech:20170415231442p:plain



違反があった場合の罰則は、第百十条に記載がありました。

f:id:opensourcetech:20170415231919p:plain

f:id:opensourcetech:20170415231931p:plain





続いて、技術基準適合証明(技適)・工事設計認証を受けているかの調べてみます。

www.tele.soumu.go.jp

f:id:opensourcetech:20170415232435p:plain





手始めに、手元にちょうどあったバッファロのWLI-UC-GNMを検索。

f:id:opensourcetech:20170415220519j:plain



f:id:opensourcetech:20170415220609j:plain

上記銀色の部分に、極小ですが、003WWA100448という番号が記載されています。





検索画面に、バッファロ、003WWA100448を入力して検索すると、

f:id:opensourcetech:20170415231809p:plain



結果が出てきました。

f:id:opensourcetech:20170415231815p:plain



詳細もみれますね。

f:id:opensourcetech:20170415231821p:plain





そしていよいよ本命のRaspberry Pi

「Raspberry Trading Ltd」で検索してみます。

f:id:opensourcetech:20170415232454p:plain



結果はというと、1件のみ。

Raspberry Pi 3Bだけ。

f:id:opensourcetech:20170415232505p:plain

f:id:opensourcetech:20170415232508p:plain



 結果としては、Raspberry Pi Zero Wが使用はもうちょい待つべしというところでしょうか。(2017/4/16時点)









オープンソース技術 開発研究所

f:id:opensourcetech:20160525183300j:plain



にほんブログ村 IT技術ブログ Linuxへ
Linux

にほんブログ村 IT技術ブログ オープンソースへ
オープンソース

ELECOM UC-SGTを Mac OS Xで使用出来るようにしてみる!



こんにちは、オープンソース技術 開発研究所鯨井貴博です音譜



 Macで使えるUSBシリアルコンソールが必要になったので、

家に転がっていたElECOM UC-SGTを使えるようにしてみます。

ちなみに既に販売終了してます。

USB to シリアルケーブル - UC-SGT

 f:id:opensourcetech:20170405014506j:plain



しかし、問題となったのがドライバー。

メーカーのサイトを見ても、windowsのみしかドライバー提供されていません。

ダウンロード(UC-SGT) - ELECOM WEB SITE!



夢と希望を持って(ダメモト)、Macに接続してみますが、

当然ですが使用することは出来ません。



という事で、Macでも使えるように頑張ってみました。

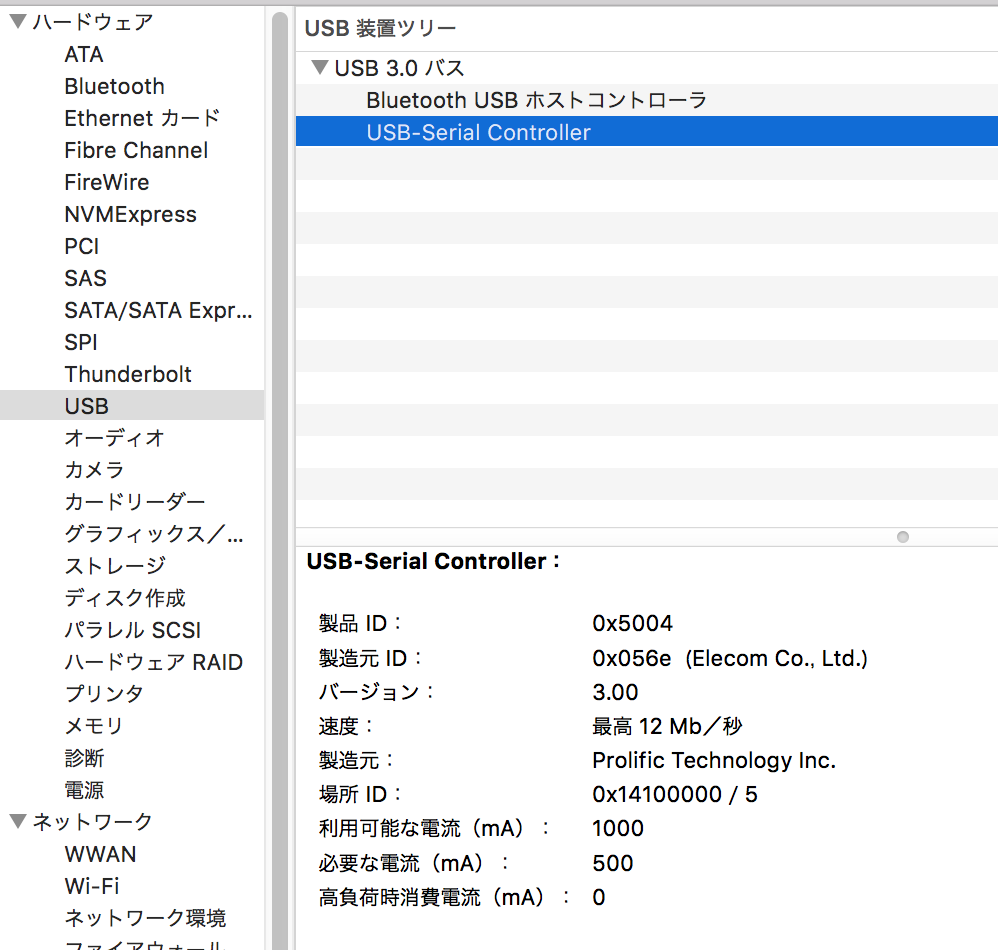

 まずはMacからどう見えているのかというと、

以下のようになっていました。

(ここまで見えてるなら動いてくれ!と思うのですが。。。)

f:id:opensourcetech:20170405020247p:plain



調べてみると、UC-SGTではPL2303というchipが使われており、

製造元のProlific Technologyのサイトから入手するドライバーに手を加えれば使えるようです。



http://www.prolific.com.tw/US/ShowProduct.aspx?p_id=229&pcid=41

Products

早速、上記からPL2303_MacOSX_v1.5.1_20160309.zipをダウンロードします。



zipなので、解凍してインストールします。



file /System/Library/Extensions/ProlificUsbSerial.kext/Contents/MacOS/ProlificUsbSerialの出力をみるとx86_64とあるので、64bitにも対応しているようです。

f:id:opensourcetech:20170405020334p:plain



続いて、/System/Library/Extensions/ProlificUsbSerial.kext/Contents/にあるInfo.plistを編集します。(sudo vi)



変更内容は、以下の通り。

-------
43行目  <key>056E_5003</key>
56行目  <integer>20484</integer>
58行目  <integer>1390</integer>
60行目   <key>056E_5004</key>
73行目   <integer>20484</integer>
75行目   <integer>1390</integer>

※ProcudtID(0x5004=20484)、VendorID(0x056e=1390)



Info.plistの全体は、以下のようになります。

-------

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE plist PUBLIC "-//Apple//DTD PLIST 1.0//EN" "http://www.apple.com/DTDs/PropertyList-1.0.dtd">
<plist version="1.0">
<dict>
    <key>BuildMachineOSBuild</key>
    <string>10K549</string>
    <key>CFBundleDevelopmentRegion</key>
    <string>English</string>
    <key>CFBundleExecutable</key>
    <string>ProlificUsbSerial</string>
    <key>CFBundleGetInfoString</key>
    <string>ProlificUsbSerial v1.5.0, Copyright 2013 Prolific Technology Inc.</string>
    <key>CFBundleIdentifier</key>
    <string>com.prolific.driver.PL2303</string>
    <key>CFBundleInfoDictionaryVersion</key>
    <string>6.0</string>
    <key>CFBundleName</key>
    <string>Mac OS X Driver for Prolific USB-to-Serial Bridge Device</string>
    <key>CFBundlePackageType</key>
    <string>KEXT</string>
    <key>CFBundleShortVersionString</key>
    <string>1.5.1</string>
    <key>CFBundleSignature</key>
    <string>????</string>
    <key>CFBundleVersion</key>
    <string>1.5.1</string>
    <key>DTCompiler</key>
    <string>com.apple.compilers.llvm.clang.1_0</string>
    <key>DTPlatformBuild</key>
    <string>10M2518</string>
    <key>DTPlatformVersion</key>
    <string>PG</string>
    <key>DTSDKBuild</key>
    <string>10M2518</string>
    <key>DTSDKName</key>
    <string>macosx10.6</string>
    <key>DTXcode</key>
    <string>0400</string>
    <key>DTXcodeBuild</key>
    <string>10M2518</string>
    <key>IOKitPersonalities</key>
    <dict>
        <key>056E_5003</key>
        <dict>
            <key>CFBundleIdentifier</key>
            <string>com.prolific.driver.PL2303</string>
            <key>IOClass</key>
            <string>com_prolific_driver_PL2303</string>
            <key>IOProviderClass</key>
            <string>IOUSBInterface</string>
            <key>bConfigurationValue</key>
            <integer>1</integer>
            <key>bInterfaceNumber</key>
            <integer>0</integer>
            <key>idProduct</key>
            <integer>20484</integer>
            <key>idVendor</key>
            <integer>1390</integer>
        </dict>
        <key>056E_5004</key>
        <dict>
            <key>CFBundleIdentifier</key>
            <string>com.prolific.driver.PL2303</string>
            <key>IOClass</key>
            <string>com_prolific_driver_PL2303</string>
            <key>IOProviderClass</key>
            <string>IOUSBInterface</string>
            <key>bConfigurationValue</key>
            <integer>1</integer>
            <key>bInterfaceNumber</key>
            <integer>0</integer>
            <key>idProduct</key>
            <integer>20484</integer>
            <key>idVendor</key>
            <integer>1390</integer>
        </dict>
    </dict>
    <key>OSBundleLibraries</key>
    <dict>
        <key>com.apple.iokit.IOSerialFamily</key>
        <string>1.0.4</string>
        <key>com.apple.iokit.IOUSBFamily</key>
        <string>1.8</string>
        <key>com.apple.kpi.iokit</key>
        <string>10.2.0</string>
        <key>com.apple.kpi.libkern</key>
        <string>10.2.0</string>
        <key>com.apple.kpi.mach</key>
        <string>10.2.0</string>
    </dict>
</dict>
</plist>



sudo touch /System/Library/Extensions/

そして、Mac OS X を再起動します。



起動後、UC-SGTを接続し、

/dev/tty.usbserialがある事が確認出来ればOKです。



UC-SGT接続前

f:id:opensourcetech:20170405020547p:plain

UC-SGT接続後

f:id:opensourcetech:20170405020550p:plain


ターミナルからscreen /dev/tty.usbserialとして

バイスとの接続も問題なく、Okでした。

f:id:opensourcetech:20170405111326p:plain
